Tātad.
Šodienas pacients ir Meyer-Optik Gorlitz Orestogor 200mm F4 'zebra' objektīvs (zināms arī kā Pentacon 200/4) ar traumētu diafragmas mehānismu.
 |
| Pirms operācijas |
Šaušalīgs jau smukulītis :)
Objektīvs visai oriģinālas konstrukcijas ar ļoti maz mikroskrūvītēm kuras nofiksē visus skrūvējamos elementus.
 |
Krāsainais metāls un pāris stikla gabali
|

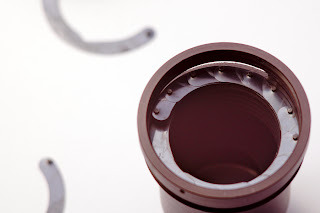

Pēc saūtām diafragmas mehānismā kaukas ķērās un bremzējās, difragmas gredzens likās pāris stopus pārgriezts uz priekšu. Izjaucot visu diafragmu tiku pie slimās vietas.
 |
| Lapiņu kustinātājgredzena skrūve nolauzta. |
Ņemot vērā to ka gredzens ir simetrisks, tad izurbu jaunu caurumu citā vietā un iegriezu jaunu M1.4 vītni un ieskrūvēju jaunu skrūvi.
 |
| Jauns caurums būs šeit. |
 |
| Jaunā skrūve. |
Tālāk viss process atpakaļgaitā un objektīvs jāsaliek kopā. Vispirms pati diafragma - 15 melnas metāla lapiņas, 0.06mm biezas (kā biroja papīrs), kuras jāsaliek precīzi, ievērojot lapiņu formu un virzienu. Šis process prasīja ļoti daudz laiku un nervus. Lapiņas jātur ar mini picenti, citādi paliktu baisi pirkstu nospiedumi :)
 |
| Pēdējās divas lapiņas palikušas |
 |
| Gatavs! |
 |
| Lēca |
 |
| Visas lēcas |
 |
| Salikts un gatavs lietošanai. |
